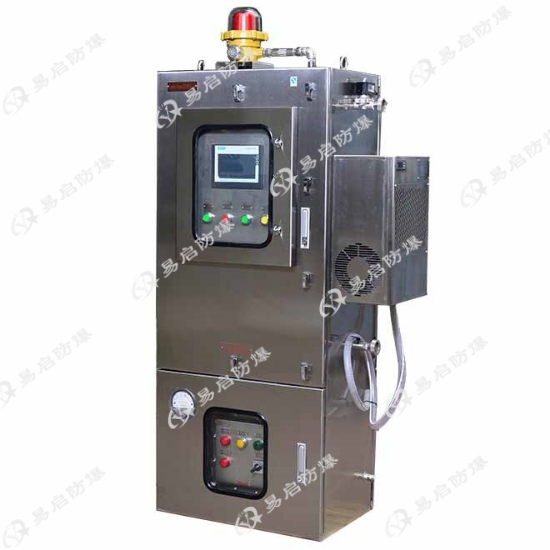

上下腔防爆正壓柜

上下腔防爆正壓柜

——“上腔控氣、下腔裝電”，讓普通元件在 1 區、2 區也能安全運行

Ex pxb IIC T6 Gb / Ex tD A21 IP66 雙認證，上下分腔設計，上腔 50~400 Pa 正壓守護，下腔可任意裝配 PLC、變頻器、UPS 等大功率元件，免隔爆外殼、免復雜布線，即裝即用。

一、產品定義

上下腔防爆正壓柜（又稱上下式防爆正壓柜、PXK 系列）將柜體劃分為上下兩個**腔體：

? 上腔：正壓主腔，持續通入潔凈空氣或氮?dú)?，維持 50~400 Pa 微正壓，阻止外部**性氣體或粉塵進入，內部可安裝普通配電元件；

? 下腔：副腔，安裝正壓控制系統、**模塊、進出線端子及用戶電纜，與上腔通過密封隔板和氣道隔離，維護互不干擾。

整機依據 GB3836.5、IEC60079-2 設計，適用于 Zone 1、Zone 2 及 20/21/22 區 。

二、結構與功能亮點

1. 上下分區，布局合理

   ? 上腔集中裝載大功率變頻器、軟啟動器、斷路器、PLC 等；

   ? 下腔**布置氣路、自控元件和電纜，避免交叉干擾，方便檢修 。

2. 智能正壓控制

   ? 預吹掃 5 倍腔體容積 → 建立 150~900 Pa 運行壓力 → 實時補氣/排氣；

   ? 差壓 <50 Pa 自動斷電，>1000 Pa 自動泄壓，門開斷電，多重聯鎖 。

3. 高防護殼體

   ? 2 mm 冷軋鋼或 304/316L 不銹鋼，表面拋丸噴塑；

   ? IP65/IP66，WF2/C5-M 防腐，鹽霧 1000 h 無銹；

   ? 雙層門 + 鋼化玻璃視窗，免開蓋即可觀察儀表 。

4. 大功率散熱

   ? 持續通風型：氣流帶走熱量，適合 630 kW 變頻器；

   ? 泄漏補償型：密封優、耗氣低 ≤1 m3/h；

  ? 可選防爆空調或熱交換器，-40 ℃~+60 ℃ 全工況 。

5. 模塊化定制

   ? 額定電壓：AC 220/380/415/660 V；電流 100 A~1000 A；

   ? 可集成 UPS、ATS、觸摸屏、遠程 4G/RS485 通訊；

   ? 落地、壁掛、琴臺式、戶外雨棚式任意選型 。

三、技術參數（典型型號 BXPK-SX-630）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 額定電壓 | AC 380 V（可定制 220/415/660 V） |

| 額定電流 | 630 A（** 1000 A） |

| 運行正壓 | 150~900 Pa（＞900 Pa 自動排氣，＜150 Pa 自動補氣） |

| 臨界正壓 | ＜50 Pa 自動斷電，＞1000 Pa 自動泄壓 |

| 氣源 | 0.2~1.0 MPa 潔凈空氣或氮?dú)猓髁?≥10 m3/h |

| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 防護等級 | IP66 |

| 殼體材質 | 304 不銹鋼（可選碳鋼） |

| 外形尺寸 | 800×600×2200 mm（可按圖非標） |

| 安裝方式 | 落地式（叉車孔 + 膨脹螺栓） |

四、典型應用場景

? 石油化工：煉油催化裂化主風機、加氫循環氫壓縮機 500 kW 變頻柜 ；

? 天然氣：LNG 接收站**外輸泵、門站 SCADA 控制中心；

? 煤化工：煤氣化爐鎖斗循環泵 400 kW 軟啟動器；

? 制藥/食品：潔凈區恒溫恒濕空調 PLC 柜、粉塵環境下的包裝線；

? 海洋平臺：鉆井泥漿泵 VFD、海水提升泵配電；

? 軍工**：導彈發射井指揮系統、艦船**庫 UPS 柜 。

五、安裝與維護

1. 安裝：預埋基礎→叉車就位→膨脹螺栓固定→接氣源→電纜溝進線→接地→24 h 內完成投運；

2. 維護：季度檢查密封圈、差壓傳感器、泄壓閥；年度復測絕緣、隔爆面、氣源過濾器。

六、認證與服務

? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉。

上下腔防爆正壓柜用“上腔正氣、下腔電器”的雙腔設計，把普通電氣元件裝進一臺會呼吸的鋼鐵保險箱，讓 1 區、2 區及 21/22 區的大功率控制從此安全、散熱、維護一步到位。
