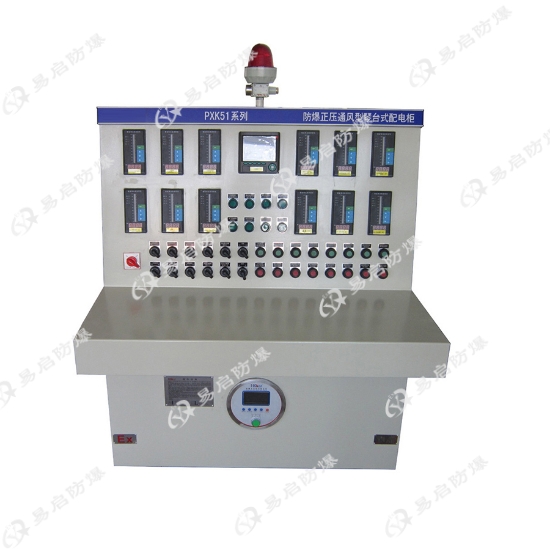

琴臺式防爆正壓柜

BXPK系列正壓型防爆電氣控制柜

——“給普通電器戴上正壓安全盔”，在1區、2區及粉塵21/22區實現大功率配電、PLC、變頻器的安全運行

Ex pxb IIC T6 認證 + 70~1600 Pa 智能正壓，讓任何普通元件在**場所“無火花、零腐蝕、免隔爆”即可上電工作。

一、產品定義

BXPK系列是采用“正壓通風/補償”隔離點燃源的復合型防爆電氣柜。通過持續或間歇地向密封主腔注入潔凈空氣（或惰性氣體），使腔內氣壓始終高于外部 50 Pa 以上，阻止可燃?xì)怏w進入，從而允許內部安裝常規斷路器、變頻器、PLC、觸摸屏、大功率軟啟動器及 UPS 等非防爆元件，并確保整機滿足 GB3836.5、IEC60079-2 要求。

二、核心結構

? 主柜（正壓腔）：前后開門，正面鋼化玻璃視窗，可安裝 0.4 m~2.2 m 高任意規格元件；

? 副柜（控制腔）：內置正壓自控系統、電磁閥、差壓變送器、防爆聲光**器、氣源處理三聯件；

? 氣路接口：DN15~DN40 不銹鋼快插，適配 0.4~0.8 MPa 潔凈壓縮空氣或氮?dú)猓?nbsp;

? 進出線：下進下出電纜溝或防爆格蘭，支持鎧裝電纜 Φ10~Φ80 mm。

三、智能正壓控制流程

1. 開機預換氣：30 min 自動換氣，確保內部**性混合物濃度 < 25% LEL；

2. 運行監控：實時維持 150~900 Pa；>900 Pa 自動排氣，<150 Pa 自動補氣；

3. 安全聯鎖：≤70 Pa 切斷主電源，門開斷電，緊急手動泄壓按鈕；

4. 遠程接口：RS485/Modbus-RTU、4G/以太網，支持 DCS、SCADA 接入。

四、技術規格（典型型號 BXPK-400Ex）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex pxb IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 額定電壓 | AC 220/380/415/660 V 50/60 Hz |

| 額定電流 | 100 A~630 A（可定制至 2500 A） |

 正壓范圍 | 運行 150~900 Pa；** 70 Pa；排氣 1000 Pa |

| 防護等級 | IP66（標配） |

| 防腐等級 | WF2 / C5-M（可選不銹鋼 304/316L） |

| 氣源要求 | 0.4~0.8 MPa 潔凈空氣，流量 ≥7 m3/h |

| 工作溫度 | -20 ℃~+40 ℃（低溫-40 ℃或高溫+60 ℃可定制） |

| 外形尺寸 | 800×600×2200 mm 起（可按圖非標） |

| 安裝方式 | 落地式、壁掛式、琴臺式、移動式 |

五、功能擴展

? 內置 UPS、雙電源 ATS、大功率變頻器 630 kW；

? 化學過濾進氣，適用于含 H?S、Cl? 等腐蝕性環境；

? 空調或熱交換器散熱，確保大功率元件長期運行；

? 防爆空調一體式集成，適用于高溫沙漠或海洋平臺。

六、典型應用場景

? 石油化工：煉油常減壓裝置、催化裂化主風機變頻控制柜

? 天然氣：LNG 接收站**外輸泵、SCADA 控制室

? 煤化工：煤氣化爐鎖斗循環泵軟啟動器 400 kW

? 制藥：潔凈區恒溫恒濕空調 PLC 柜、分析小屋

? 海洋平臺：鉆井泥漿泵 VFD、海水提升泵配電

? 軍工**：發射井指揮系統、艦船**庫 UPS 柜

七、安裝與服務

? 現場僅需提供潔凈氣源與接地，電纜溝或橋架下進線；

? 出廠 FAT 報告、防爆合格證、CCC、ATEX、IECEx 全套文件；

? 7×24 h 遠程診斷，48 h 現場服務，10 年備件共享倉。

BXPK系列正壓型防爆電氣控制柜用“一股正氣”把普通配電設備武裝成可在**場所安全運行的高可靠性系統——無需昂貴隔爆元件，也能讓大功率控制與監測一步到位。
