防爆電氣控制箱

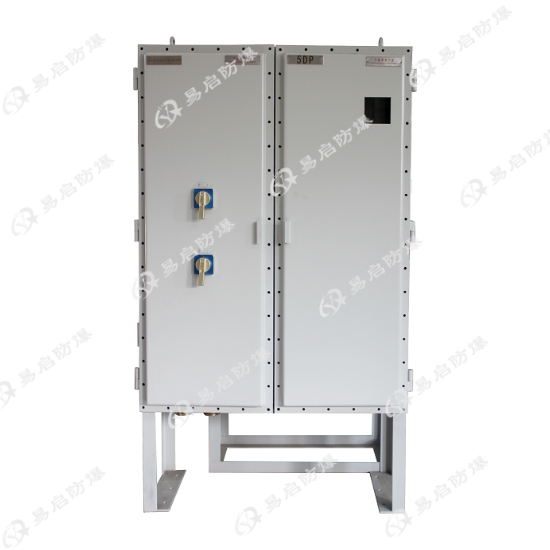

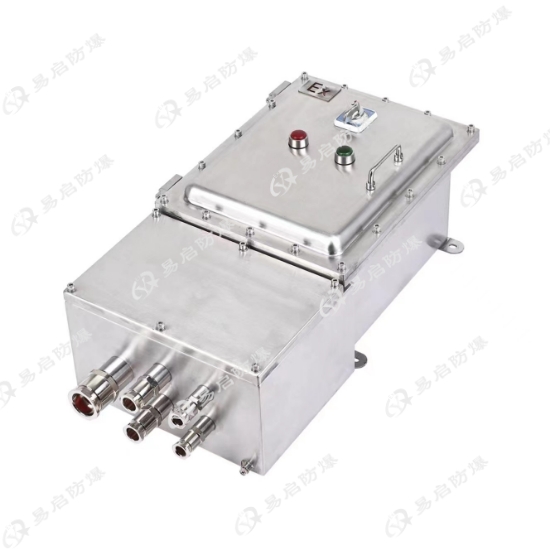

BXK 系列隔爆型防爆電氣控制柜

——“大電流、大空間、高安全”的工業現場動力與控制中心

Ex d IIC T6 Gb 認證 + ** 800 A 分?jǐn)嗄芰?，一臺柜子即可在 1 區、2 區及 20/21/22 區完成電機啟停、變頻調速、配電計量、遠程監控的全部需求。

一、產品定位

BXK 系列隔爆型防爆電氣控制柜是依據 GB3836.1-2021、GB3836.2、GB3836.3 及 IEC60079 系列標準設計制造的成套電氣設備，將隔爆外殼、增安接線腔、內部電器元件（斷路器、接觸器、繼電器、PLC、變頻器、儀表、端子等）高度集成，為**性氣體或粉塵環境中的動力、照明、控制、監測提供一站式安全解決方案。

二、核心優勢

1. 權威多重防爆

   ? 防爆標志：Ex d IIC T6 Gb / Ex tD A21 IP66 T80 ℃

   ? 主腔隔爆 + 接線腔增安 + 可選正壓吹掃，三層安全冗余。

2. 超大電流范圍

   ? 額定電壓：AC 220/380/415/660/690 V；DC 24/110/220 V

   ? 額定電流：10 A-800 A，單回路** 630 A；

   ? 短路分?jǐn)嗄芰Γ?0 kA（標配塑殼斷路器），滿足大容量配電需求。

3. 殼體堅固、環境適應強

   ? 材質：Q235 碳鋼、304/316L 不銹鋼或 ZL102 鋁合金可選；

   ? 防護等級：IP54/IP55/IP65/IP66；

   ? 防腐等級：WF1/WF2，鹽霧 1000 h 無紅銹。

4. 模塊化、可定制

   ? 內裝元件：小型斷路器、塑殼斷路器、交流接觸器、熱繼電器、變頻器、軟啟動器、PLC、觸摸屏、儀表、端子排等；

   ? 結構形式：單腔、上下雙腔、左右雙腔、三腔組合；

   ? 安裝方式：立式、壁掛式、移動式、戶外雨棚式。

5. 智能運維

   ? 7 寸本安觸摸屏或門板儀表，實時顯示電流、電壓、頻率、故障代碼；

   ? RS485/Modbus-RTU、Profinet、4G 無線遠程監控，支持云端 OTA 升級。

三、技術規格（典型型號 BXK-200Ex）

| 項目 | 參數 |

|---|--|

| 防爆標志 | Ex d IIC T6 Gb / Ex tD A21 IP66 T80 ℃ |

| 額定電壓 | AC 380 V（可定制 220/415/660/690 V） |

| 額定電流 | 200 A（可定制 10-800 A） |

| 短路分?jǐn)嗄芰?| 50 kA |

| 內裝回路 | 2 路動力 + 1 路控制 + 1 路照明（可擴展） |

| 防護等級 | IP66 |

| 防腐等級 | WF2 |

| 外殼材質 | 304 不銹鋼（可選碳鋼、鋁合金） |

| 外形尺寸 | 800 × 600 × 1800 mm（可非標定制） |

| 重量 | 約 350 kg |

| 安裝方式 | 立式 / 壁掛 / 移動 |

四、功能擴展

? 雙電源自動切換（ATS）；

? 變頻/軟起動一體柜，功率 0.75-630 kW；

? 帶散熱空調或熱交換器，解決大功率元件溫升；

? 化學過濾通風系統，適用氯堿、海洋高腐蝕環境。

五、典型應用場景

? 石油化工：常減壓、催化裂化、加氫裝置配電及機泵控制

? 天然氣：長輸管線閥室、LNG 接收站、門站動力中心

? 煤化工：煤氣化、甲醇合成、烯烴分離裝置配電

? 煤礦井下：主排水泵、通風機、皮帶機控制

? 軍工**：導彈發射井、**庫、艦船艙室動力柜

? 海洋平臺：鉆機泥漿泵、消防泵、應急發電機配電

六、安裝與維護

1. 安裝步驟

   ① 基礎槽鋼預埋 → ② 柜體就位 → ③ 電纜引入 → ④ 接地跨接 → ⑤ 通電調試。

2. 維護周期

   ? 每季度檢查密封圈、隔爆面、接線端子；

   ? 每年復測絕緣電阻與防爆間隙。

七、認證與服務

? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS/ABS 全套文件；

? 支持 OEM 開孔、噴涂、絲印、PLC 編程；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉。

BXK 系列隔爆型防爆電氣控制柜把“配電、控制、保護、通訊”裝進一只經過 Ex d 認證的鋼鐵保險箱，讓**危險區也能擁有與主廠房同樣安全、可靠、智能的電氣主控中心。
